Gli acquedotti romani - La struttura ed il funzionamento
A cura del Prof. Arch. Renata Bizzotto
con la collaborazione dell'Arch. Maria Letizia Mancuso, pubblicato da Documenti di Architettura

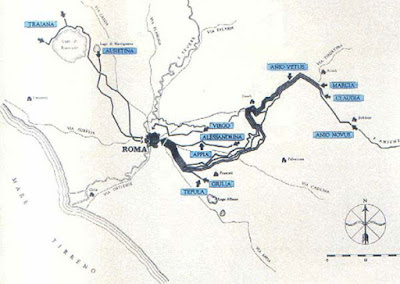

Gli acquedotti raccoglievano l'acqua da diverse sorgenti naturali situate a notevole distanza dalla città (la più lontana era quella dell'Anio Novus, 59 miglia o 87 km ad est di Roma).
A cura del Prof. Arch. Renata Bizzotto
con la collaborazione dell'Arch. Maria Letizia Mancuso, pubblicato da Documenti di Architettura
Gli acquedotti raccoglievano l'acqua da diverse sorgenti naturali situate a notevole distanza dalla città (la più lontana era quella dell'Anio Novus, 59 miglia o 87 km ad est di Roma).
L'acqua veniva scelta in conseguenza di molti fattori: la sua purezza, il suo sapore, la sua temperatura, le sue supposte proprietà medicamentose, attribuite ai sali minerali in essa contenuti.
Importante era esaminare la sorgente e le condizioni generali delle bestie che la consumavano. Le acque dovevano essere visibilmente pure e limpide, inaccessibili all’inquinamento e prive di muschio e di canne.
Se la fonte era nuova, i campioni venivano analizzati in contenitori di bronzo di per accertare la capacità di corrosione, l’effervescenza, la viscosità, la presenza di eventuali corpi estranei e il punto di ebollizione.
L'acqua si muoveva in direzione della città grazie a nessun'altra forza se non quella di gravità, cioè l'acquedotto agiva da continuo scivolo per tutta la distanza che separava le sorgenti dal punto del suo sbocco. Per ottenere tale risultato ciascuno di essi veniva progettato in modo tale che ogni singola parte del lungo tracciato corresse leggermente più in basso di quello precedente in modo da ottenere una pendenza media calcolata attorno al 2%. Per tale ragione l'acqua doveva essere presa da sorgenti situate in collina, più in alto rispetto alla posizione di Roma, in particolare dalla zona dei Castelli Romani e quella dei Monti Simbruini (catena degli antiappenino) poste ad Est di Roma.
Ogni punto del lungo percorso doveva essere attentamente pianificato, a seconda delle caratteristiche del terreno che incontrava. Gli architetti romani erano abili in questa attività, per la quale disponevano di strumenti sofisticati: a parte la comune livella ad acqua (libra), simile a quella usata oggi dai falegnami, utilizzavano strumenti come il chorobates, e il dioptra. Prima di essere incanalata, l'acqua passava attraverso una o più vasche dette piscinae limariae, dove la velocità di flusso rallentava, consentendo al fango e alle altre particelle di depositarsi. Simili vasche si trovavano anche lungo il corso di molti acquedotti, per rimuovere qualsiasi impurità.
Lontano dall'area urbana gran parte del percorso degli acquedotti era sotterraneo: scavando pozzi verticali veniva raggiunta l'altezza richiesta per mantenere un percorso in discesa, e quindi il canale, o specus, veniva scavato attraverso la roccia.
Per via delle caratteristiche del terreno, alcune parti del dotto dovevano correre in superficie, lungo un fosso le cui pareti erano rinforzate con una palizzata. Lungo il percorso esterno dell'acquedotto ogni 240 piedi (71,28 m) una grossa pietra, detta cippo, segnalava la presenza del canale sotterraneo, e per evitare danni e inquinamento doveva essere rispettata una distanza di sicurezza di 15 piedi (1 piede romano = 29,7 cm) per ogni lato della struttura fuori città e di 5 piedi nel caso si trattasse di struttura sotterranea o di struttura all’interno della città. Il loro danneggiamento o inquinamento veniva severamente punito, così come anche usare l'acqua per ville o terreni privati collegandosi illegalmente alle condutture pubbliche. Infatti tutti gli acquedotti erano pubblici, di proprietà del governo a beneficio dei cittadini, nonostante lo ius non prevedeva l’esproprio (si pensa che il forzato suicidio di Torquato nel 64 d.C. ed il sequestro delle sue tenute sia da addebitare alla costruzione degli Arcus Neroniani). Rami privati in effetti esistevano, ma potevano utilizzare solo il surplus dell'acqua disponibile, e per fare ciò si pagava un tributo.
Quando il dotto raggiungeva una parete scoscesa o una gola, una possibile soluzione era di costruire un ponte, o viadotto, per attraversare il salto e raggiungere il lato opposto ad un'altezza leggermente inferiore: qui il percorso del canale ritornava sotterraneo. Un'altro modo di superare tali formazioni naturali era di attraversarle con il "sifone invertito", una tecnica basata su un semplice principio fisico.
Dove il terreno si faceva piano, in vicinanza della città, il flusso veniva reso possibile costruendo le famose serie di arcate, alcune delle quali raggiungevano quasi 30 m di altezza. Attraversavano la campagna per delle miglia, mantenendo il livello dell'acqua sufficientemente alto da poter raggiungere l'area urbana. Infatti era lungo queste grandiose strutture che la maggior parte degli acquedotti entrava a Roma.
Più l'acqua viaggiava alta, più grande era il numero di quartieri che avrebbe potuto raggiungere. Nella parte sommitale di questi viadotti, dove scorreva il canale, si trovavano delle aperture che consentivano la stessa opera di manutenzione richiesta dai dotti sotterranei. Dovendo sfruttare quanto più possibile l'altezza naturale del territorio attraversato, diversi acquedotti arrivavano a Roma seguendo un percorso quasi identico; quindi due o persino tre "acque" potevano condividere lo stesso viadotto, scorrendo in canali separati a livelli differenti, secondo la rispettiva altezza che ciascuna di esse aveva sin lì raggiunto. In tali casi, entro l'area urbana venivano usati i lapides perterebrati: mattoni cavi speciali che si incastravano l'uno nell'altro formando un condotto impermeabile.
I principali sbocchi cittadini erano situati nei punti urbani più elevati. In particolare, molti acquedotti raggiungevano i confini di Roma da sud-est, in un sito chiamato Spes Vetus ("speranza vecchia") da un antico Tempio della Speranza che una volta vi sorgeva. L'acqua quindi entrava in città dal vicino colle Esquilino, da dove poteva essere distribuita a gran parte degli altri quartieri.
In alcuni casi acquedotti più "ricchi" ne aiutavano altri a mantenere un volume d'acqua sufficiente al rifornimento delle rispettive aree: per esempio, l'Aqua Claudia versava circa 1/8 della sua portata nelle A.Iulia e A.Tepula.
Non tutti gli acquedotti entravano a Roma passando su un viadotto: quello più antico, l'Aqua Appia, correva quasi completamente in sotterranea, così come pure quelli provenienti da nord-ovest, Aqua Alsietina e Aqua Traiana, che rifornivano l'VIII regio, Trans Tiberim (cioè Trastevere) dalla cima del colle Gianicolo.
Il principale sbocco di un acquedotto aveva l'aspetto del castellum ("castello"), una struttura di dimensioni variabili che conteneva una o più vasche simili alle piscinae limariae, dove il flusso idrico rallentava e le ultime impurità sedimentavano. L'acqua veniva quindi versata all'esterno da un certo numero di bocchettoni a forma di calice.
SPIEGAZIONE CON IMMAGINI
Lontano dall'area urbana gran parte del percorso degli acquedotti era sotterraneo: scavando pozzi verticali veniva raggiunta l'altezza richiesta per mantenere un percorso in discesa, e quindi il canale, o specus, veniva scavato attraverso la roccia.
Per via delle caratteristiche del terreno, alcune parti del dotto dovevano correre in superficie, lungo un fosso le cui pareti erano rinforzate con una palizzata. Lungo il percorso esterno dell'acquedotto ogni 240 piedi (71,28 m) una grossa pietra, detta cippo, segnalava la presenza del canale sotterraneo, e per evitare danni e inquinamento doveva essere rispettata una distanza di sicurezza di 15 piedi (1 piede romano = 29,7 cm) per ogni lato della struttura fuori città e di 5 piedi nel caso si trattasse di struttura sotterranea o di struttura all’interno della città. Il loro danneggiamento o inquinamento veniva severamente punito, così come anche usare l'acqua per ville o terreni privati collegandosi illegalmente alle condutture pubbliche. Infatti tutti gli acquedotti erano pubblici, di proprietà del governo a beneficio dei cittadini, nonostante lo ius non prevedeva l’esproprio (si pensa che il forzato suicidio di Torquato nel 64 d.C. ed il sequestro delle sue tenute sia da addebitare alla costruzione degli Arcus Neroniani). Rami privati in effetti esistevano, ma potevano utilizzare solo il surplus dell'acqua disponibile, e per fare ciò si pagava un tributo.
Quando il dotto raggiungeva una parete scoscesa o una gola, una possibile soluzione era di costruire un ponte, o viadotto, per attraversare il salto e raggiungere il lato opposto ad un'altezza leggermente inferiore: qui il percorso del canale ritornava sotterraneo. Un'altro modo di superare tali formazioni naturali era di attraversarle con il "sifone invertito", una tecnica basata su un semplice principio fisico.
Dove il terreno si faceva piano, in vicinanza della città, il flusso veniva reso possibile costruendo le famose serie di arcate, alcune delle quali raggiungevano quasi 30 m di altezza. Attraversavano la campagna per delle miglia, mantenendo il livello dell'acqua sufficientemente alto da poter raggiungere l'area urbana. Infatti era lungo queste grandiose strutture che la maggior parte degli acquedotti entrava a Roma.
Più l'acqua viaggiava alta, più grande era il numero di quartieri che avrebbe potuto raggiungere. Nella parte sommitale di questi viadotti, dove scorreva il canale, si trovavano delle aperture che consentivano la stessa opera di manutenzione richiesta dai dotti sotterranei. Dovendo sfruttare quanto più possibile l'altezza naturale del territorio attraversato, diversi acquedotti arrivavano a Roma seguendo un percorso quasi identico; quindi due o persino tre "acque" potevano condividere lo stesso viadotto, scorrendo in canali separati a livelli differenti, secondo la rispettiva altezza che ciascuna di esse aveva sin lì raggiunto. In tali casi, entro l'area urbana venivano usati i lapides perterebrati: mattoni cavi speciali che si incastravano l'uno nell'altro formando un condotto impermeabile.
I principali sbocchi cittadini erano situati nei punti urbani più elevati. In particolare, molti acquedotti raggiungevano i confini di Roma da sud-est, in un sito chiamato Spes Vetus ("speranza vecchia") da un antico Tempio della Speranza che una volta vi sorgeva. L'acqua quindi entrava in città dal vicino colle Esquilino, da dove poteva essere distribuita a gran parte degli altri quartieri.
In alcuni casi acquedotti più "ricchi" ne aiutavano altri a mantenere un volume d'acqua sufficiente al rifornimento delle rispettive aree: per esempio, l'Aqua Claudia versava circa 1/8 della sua portata nelle A.Iulia e A.Tepula.
Non tutti gli acquedotti entravano a Roma passando su un viadotto: quello più antico, l'Aqua Appia, correva quasi completamente in sotterranea, così come pure quelli provenienti da nord-ovest, Aqua Alsietina e Aqua Traiana, che rifornivano l'VIII regio, Trans Tiberim (cioè Trastevere) dalla cima del colle Gianicolo.
Il principale sbocco di un acquedotto aveva l'aspetto del castellum ("castello"), una struttura di dimensioni variabili che conteneva una o più vasche simili alle piscinae limariae, dove il flusso idrico rallentava e le ultime impurità sedimentavano. L'acqua veniva quindi versata all'esterno da un certo numero di bocchettoni a forma di calice.
SPIEGAZIONE CON IMMAGINI
Diagramma di un chorobates - Una sorta di panca con fili a piombo sui lati per misurare l'inclinazione del terreno su un sistema di tacche graduate, e un breve canale al centro, che serviva verosimilmente per testare la direzione del flusso. A: mirini - B: fili a piombo e tacche graduate - C: canale.
Il dioptra era un diverso tipo di livella: poggiato in terra, e finemente regolato mediante angolatura e rotazione della sua parte superiore a mezzo di viti di precisione, poteva calcolare l'inclinazione di un segmento di acquedotto puntandolo con un sistema di mirini girevoli. Diagramma di un dioptra - A: mirini - B: vite per regolare l'angolo - C: vite per regolare la direzione.

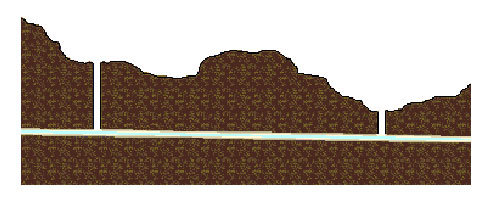

Pozzi verticali.
Lontano dall'area urbana gran parte del percorso degli acquedotti era sotterraneo: scavando pozzi verticali veniva raggiunta l'altezza richiesta per mantenere un percorso in discesa, e quindi il canale, o specus, veniva scavato attraverso la roccia.
Lo specus era ricoperto con lastre di pietra, proteggendo l'acqua dall'esposizione diretta alla luce del sole, dal terriccio, dalle foglie, ecc.; la copertura poteva essere piatta, oppure di forma arrotondata, oppure ad angolo. Di solito le parti esposte dell'acquedotto venivano delimitate da un basso muro coperto in qualche modo, con una distanza di sicurezza dal canale aumentata a 15 piedi (4.40 m).
In molti casi le pareti dello specus erano rivestite di uno strato impermeabile consistente in una sorta di cemento, il cocciopisto (malta mescolata con minuti frammenti di anfore e mattoni sbriciolati). Le dimensioni medie della sua sezione erano all'incirca 1 m di larghezza per 2 m di altezza, ma potevano notevolmente variare in ragione del flusso previsto per ogni singolo tratto. I pozzi verticali venivano lasciati aperti, riutilizzati come passaggi di servizio per la manutenzione dell'acquedotto: l'acqua di Roma è molto ricca di sali di calcio, specialmente quella raccolta presso le sorgenti ad est della città, ed enormi quantitativi di sedimenti dovevano essere frequentemente rimossi per impedire ai dotti di ostruirsi. Lungo lo specus erano anche presenti degli sfoghi, cosicché nel caso di una piena le pareti non sarebbero rimaste danneggiate.
Diagramma del cippo.
Diagramma del ponte.
Appena prima del salto l'acqua veniva raccolta in una cisterna, dalla quale una tubatura la conduceva in fondo al dirupo per forza di gravità, e quindi la faceva risalire fino ad una seconda cisterna grazie alla pressione generata lungo la discesa. Un piccolo viadotto era spesso costruito a valle per ridurre l'altezza massima del salto, e quindi minimizzare la pressione richiesta per risalire la parete opposta. Il sifone non veniva usato spesso per gli acquedotti romani (l’unico esempio è quello del Palatino, costruito da Nerone) perché le condutture disponibili a quei tempi, di piombo o terracotta, non potevano essere saldate in modo sufficiente a tenere la grande pressione generata lungo la discesa, provocando grosse perdite d'acqua e necessitando di frequenti riparazioni. Invece gli architetti in molti casi preferivano allungare il percorso dell'acquedotto, a volte di parecchio, per seguire le caratteristiche naturali del terreno e incontrare costantemente una pendenza regolare. Ciò spiega perché molti acquedotti erano notevolmente più lunghi della distanza in linea d'aria fra le loro sorgenti e il punto di arrivo.
Diagramma delle arcate.
Le tre 'acque'. Condotti multipli sopra Porta Tiburtina e Porta Maggiore.
Lapides Perterebrati - Molti di questi sono stati rinvenuti negli scavi archeologici, consentendo l'identificazione di vari canali sotterranei menzionati dalle fonti letterarie.
Molti castelli apparivano come semplici prismi, ma alcuni avevano l'aspetto di fontane, o ninfei, decorati con statue, rilievi o mosaici. Erano sorvegliati da guardie per evitare qualsiasi manomissione dei dotti o inquinamento dell'acqua. Diagramma di un generico sbocco - A: condotto principale - B: 'castello' - C: ramo secondario.
